	Photovoltaik


	Details

Speziell für Photovoltaik gilt, dass der Ertrag eines Solargenerators entscheidend davon abhängt, dass alle Anlagenkomponenten optimal zusammenpassen und aufeinander abgestimmt sind.


	Die Statik des Daches ist dafür maßgeblich, ob es zusätzlich belastbar ist und die PV-Anlage mit Auflastbefestigung aufgestellt werden kann. zu diesem Zweck sollte in jedem Fall ein Statiker hinzugezogen werden, da dieser anhand vorhandener Baupläne und Statikberechnungen des Gebäudes entscheidet, inwieweit das Dach zusätzlich belastet werden kann.


	Schrägdachmontage

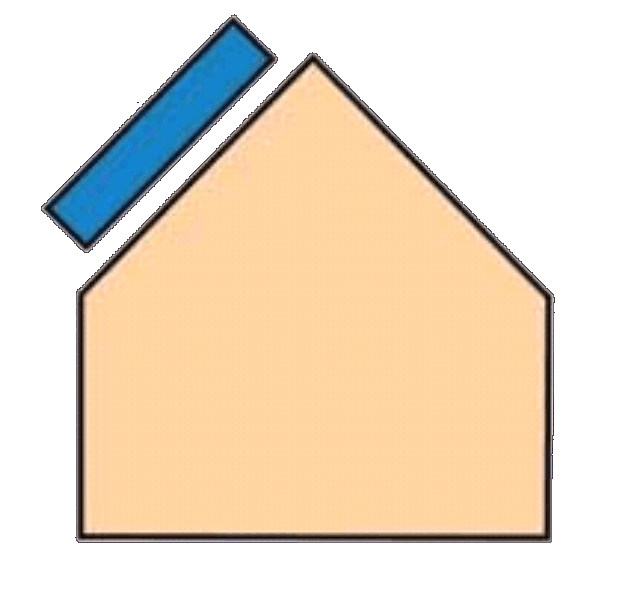

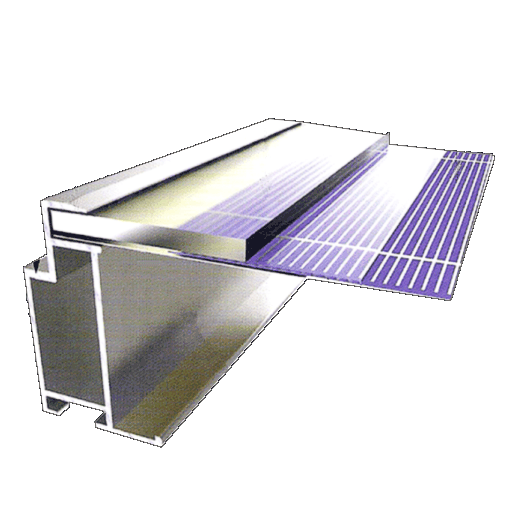

Bei der Schrägdachmontage werden die Photovoltaikmodule mit einer Aluminiumunterkonstruktion oberhalb der bestehenden Dacheindeckung montiert. Die Dacheindeckung bleibt dabei erhalten und behält ihre Wasser ableitende Funktion. Bei Nachrüstungen auf bestehenden Dächern ist die Schrägdachmontage in der Regel die kostengünstigste Variante, denn der Montage- und Materialaufwand ist im Vergleich zur Indachmontage vergleichsweise gering. Ein weiterer Vorteil der Schrägdachmontage ist die freie Hinterlüftung der Module, die sich positiv auf den Energieertrag auswirkt.

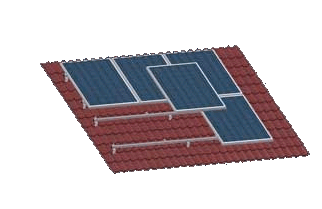

		Standardmontage In der einfachsten Montagevariante werden die Module im Hochformat auf zwei parallelen Trägerprofilen je Reihe gelegt und an vier Punkten des Modulrahmens festgeklemmt. Der Abstand der Profile hängt von den möglichen Befestigungspunkten, z.B. vom Reihenabstand der Dachsteine und von den zulässigen Befestigungsabständen des verwendeten Moduls ab.

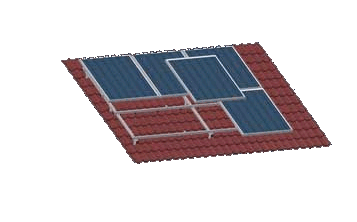

		Kreuzmontage Wenn die Unterkonstruktion keine passenden Befestigungspunkte im erforderlichen Profilabstand bietet oder die Dachfläche sehr uneben ist, empfiehlt sich eine zweite, rechtwinkelig montierte Trägerlage. Mit dieser sogenannten Kreuzmontage lässt sich die Generatorfläche leichter plan ausrichten. Unter Umständen können Befestigungspunkte gespart werden, da deren Abstand unabhängig von der Modulgröße ist und so die statisch zulässigen Abstände ausgenutzt werden können.

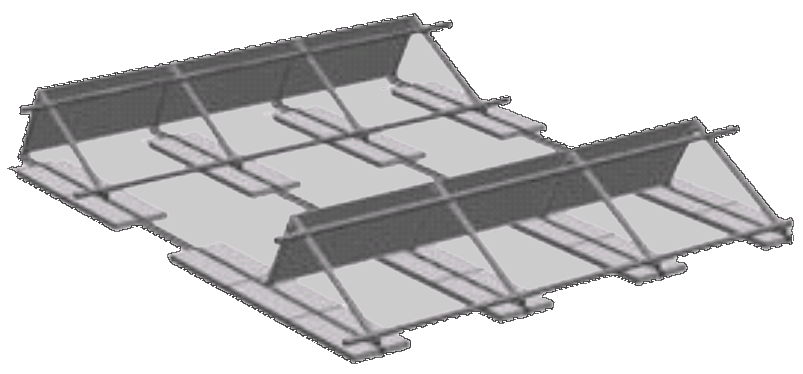

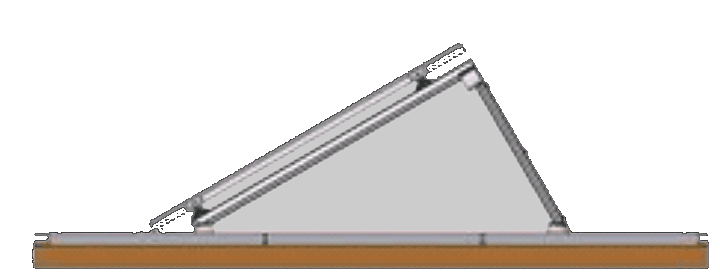

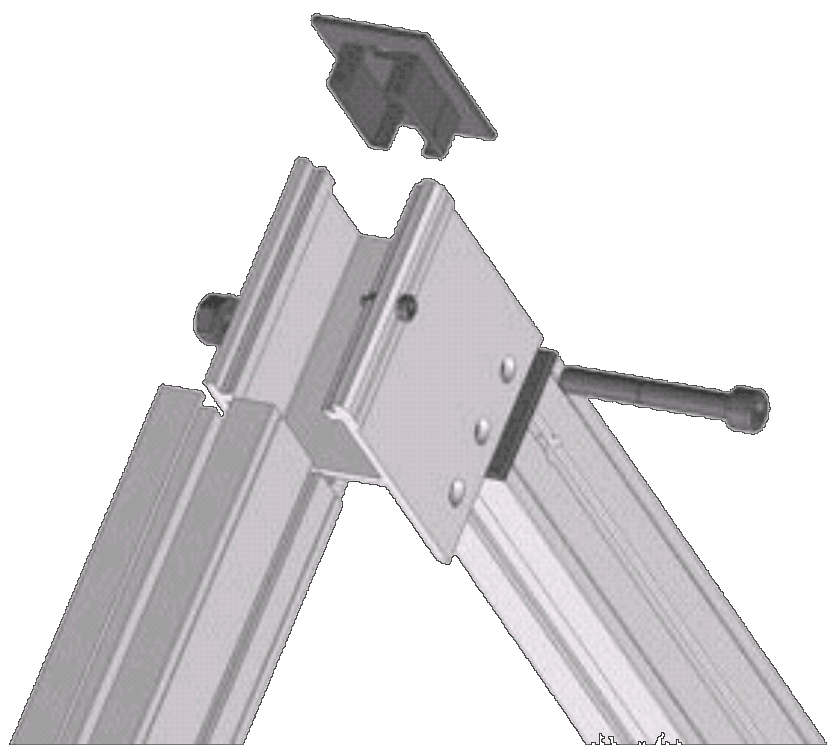

	Mit nur drei Zusatzbauteilen wird aus dem Schrägdach- ein Flachdachsystem, welches in zwei Standardneigungswinkeln von 20 und 30 Grad ausführbar ist. Die Trägerprofile können vom Verarbeiter zu Dreiecksstützen zusammengesetzt und vormontiert an die Baustelle geliefert werden.


	Flachdachmontage


	Als Flachdächer bezeichnet man Dächer mit einer Neigung von weniger als 5 Grad. Sie bieten ein großes Potential an ungenutzten Flächen, die sich sehr gut für die Aufstellung eines Photovoltaikgenerators eignen.




		Der Befestigungsart der Unterkonstruktion kommt große Bedeutung zu, da bei Verankerungspunkten die ein Durchdringen der Dachhaut erfordern das Risiko von Undichtigkeiten groß ist. Beim Auflastverfahren wird die Unterkonstruktion mit Gewichten gegen das Abheben gesichert. Idealerweise wird das Verschieben der PV-Anlage durch eine seitliche Anbindung an das Gebäude verhindert.

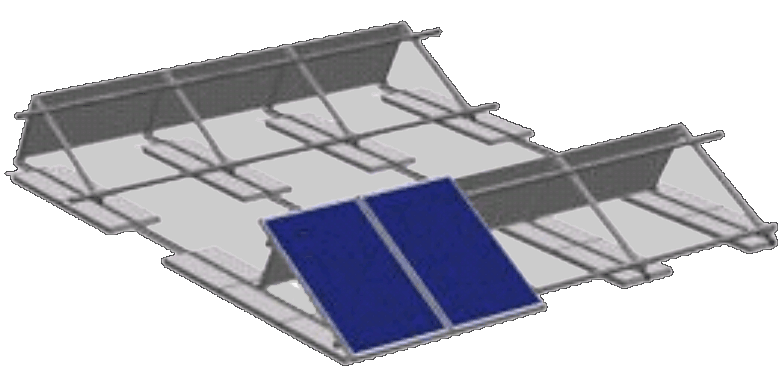

		Die Module werden mit den gleichen Trägerprofilen wie bei der Schrägdachmontage aufgestellt. Um die erforderlichen Auflasten zu minimieren ist das heroal-Flachdachsystem mit rückseitigen Windleitblechen ausgestattet, welche selbst bei starken Böen ein Unterfassen des Windes verhindern.


	Nur die perfekte Abstimmung ausgewählter Produkte gewährleistet den grösstmöglichen Ertrag. Ingenieure haben nach ausführlichen Tests und härtesten Auswahlverfahren die hochwertigsten Komponenten führender deutscher Vorlieferantenzusammengestellt. Somit garantieren und dokumentieren wir die optimale Kompabilität aller Komponenten.


	Vordachmontage

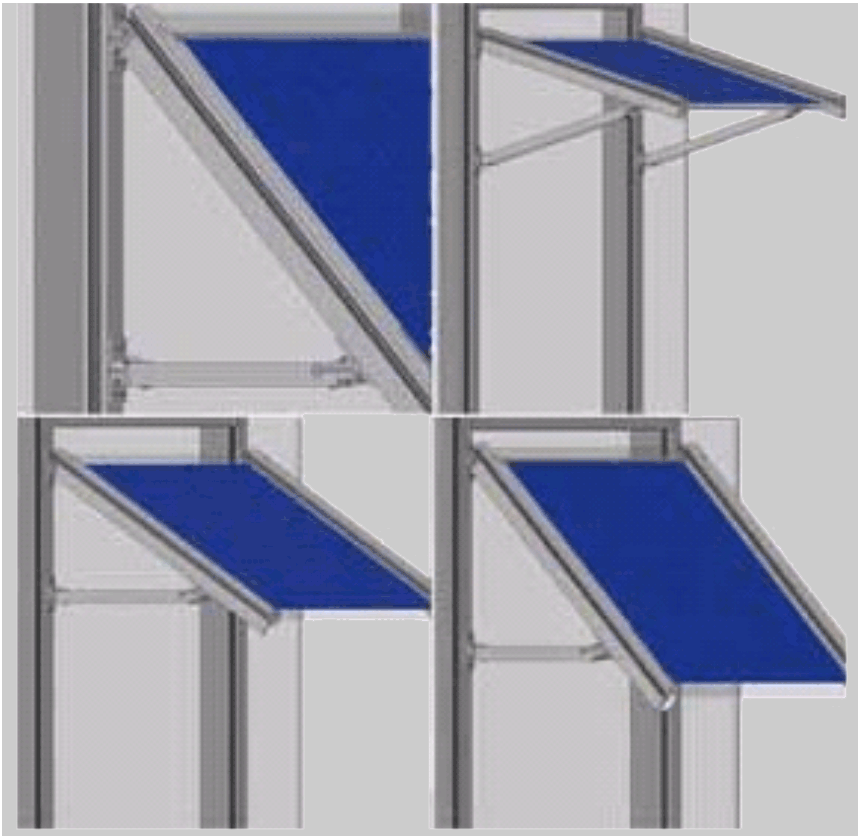

	Die Kombination von Photovoltaikanlagen mit Fassaden bietet sich vor allem bei Büro- und Industriegebäuden sowie Mehrfamilienhäusern mit großflächigen Fassaden an. Eine mittlerweile klassische Anwendung für Solarmodule sind Vordächer. Bei der Installation einer Photovoltaikanlage als Vordach dient diese der Energieproduktion, der Fassadengestaltung und dem Sonnen- und Witterungsschutz.

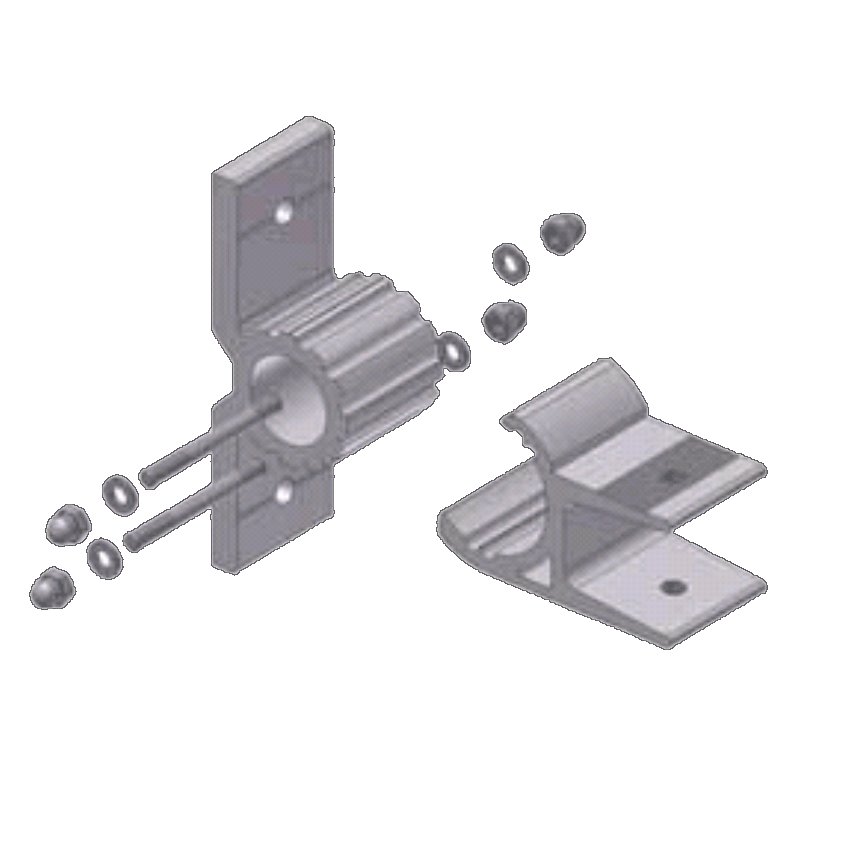

	Mit diesem Vordachsystem lassen sich Dachneigungen von 15°, 30° und 45° realisieren.


		Auch für die erforderliche Wechselrichtung und Überwachung stehen abgestimmte Komponenten zur Verfügung.


	Unsere kompetenten Mitarbeiter beraten, projektieren und erstellen Ihr Sonnenkraftwerk.
